TNC31 im GehäuseDas TNC31S ist ideal für den anspruchsvollen Packet-Radio Amateur aber auch für CB-Funk.
TNC31 im Gehäuse
Hardware-Handbuch downloaden (380 kB)
Software-Handbuch (gekürzt) downloaden (100 kB)
Auf der Basis des bewährten TNC3S mit dem High-Speed-Prozessor MC68302 wurde das TNC31 als kleinere und kostengünstige Version entwickelt. Es besitzt im Gegensatz zum TNC3S nur einen Modem-Steckplatz und weniger Speicherplatz, verwendet jedoch die selbe Software.
Das TNC31S besitzt einen Steckplatz für die bewährten TNC3-Modems (1200 Baud AFSK, 9600 Baud FSK oder andere Modems bis 1 Mbaud). Datenübertragung mit sehr hohen Geschwindigkeiten ist möglich. Das Modem kann jederzeit ausgetauscht werden.
Software (wie beim TNC3): Turbo-Firmware von DL1GJI mit 10 bis max. 50 Funkkanälen, Mailbox für 10 User gleichzeitig, Crossdigipeating, KISS, SMACK, Hayes, SLIP, Testprogramm, DAMA. Kompatibel zu den gängigen TNC-Programmen wie GP, SP, AHP, TOP, VP etc.. Download von TNC3-Programmen von Diskette ins CMOS-RAM oder ins Flash-EPROM möglich. Mit der X-Net Software ist das TNC31 als TheNetNode, FlexNet und TCP/IP Knoten einsetzbar. Mit den mitgelieferten Anschlusskabeln (RS232) ist das TNC31 steckerkompatibel zum TNC2S, TNC2H und TNC3.
Das TNC31S kann an jeden Computer mit RS232 Schnittstelle angeschlossen werden. Die mitgelieferte Diskette enthält verschiedene Programme für PC. Ein RS232 serielles Kabel mit 25-poliger Sub-D Kupplung und ein Stromversorgungskabel gehören zum Lieferumfang.
Das TNC31 ist unter der Bezeichnung TNC31S mit 128 kByte RAM und 128 kByte Flash ausgestattet, die Version TNC31SX besitzt 512 kByte RAM, 512 kByte Flash und eine batteriegespeiste Uhr.
Preise und Lieferprogramm für TNC31-Controller
Leiterplatte des TNC31 mit RAM, ROM, CPU, RTC
Austauschbares Modem
Im TNC31 ist Platz für ein Modem, z.B. für das AFSK1200 Modem oder das FSK 9600 Modem.
Mikroprozessor des TNC31S
Das Herz des TNC31 ist ein leistungsfähiger 16/32 Bit Mikroprozessor der Motorola MC68000 Familie. Der Prozessor arbeitet mit 15 MHz Taktfrequenz. Durch den 24 Bit Adressbus kann das TNC3 wesentlich mehr Speicher adressieren als die auf dem Z80 basierenden TNC2.
Konfigurierbare Software
Im Flash-EPROM des TNC3 können verschiedene Programme gespeichert werden, die sich per Software auswählen lassen. Mit dem TNC31 wird geliefert:Turbo-Firmware, System und Modemtestprogramm, TNC3-Box (Mailbox+Firmware, deutsch und englisch), KISS/SMACK, Hayes-Mode, SLIP (für TCP/IP), TNC3-Betriebssystem.
Modem-Schnittstellen
Im TNC31 werden die bewährten Modems des TNC3 eingesetzt. Baudrates von 1200 Baud über 9600 Baud, 19200, 38400, 76800 Baud bis über 1 MBit/s sind möglich.
Großer Speicherbereich für RAM und ROM
Das CMOS-RAM im TNC31 ist batteriegepuffert und behält alle Daten auch bei einer Unterbrechung der Spannungsversorgung. Der Standardspeicher hat 128 kByte. Die Version TNC31SX ist mit dem viermal größeren Speicher (512 kByte) ausgestattet, die Erweiterung kann auch nachträglich vorgenommen werden.
Das Programm des TNC31S ist in einem Flash-EPROM vom Typ 29F010 gespeichert, dieser Speicherplatz reicht für die Turbofirmware oder TNC3-Mailbox aus und lässt Platz für einige Hilfsprogramme, Textdateien und Konfigurationsfiles.
Die Flashs-EPROMs lassen sich nach Bedarf per Software löschen und mit anderer beziehungsweise neuer Firmware programmieren. Es sind auch normale UV-EPROMs einsetzbar, das TNC31 wird jedoch nur mit Flash-EPROMs geliefert.
Das TNC31SX ist bei Lieferung schon mit 512 kByte Flash ausgestattet, darin lassen sich alle derzeit verfügbaren TNC31-Programme gleichzeitig speichern.
neues TNC31-Betriebssystem
siehe TNC3. Das Betriebssysten gestattet nun, beliebige Dateien nacheinander im Flash-EPROM zu speichern. Eine Konfigurationsdatei (ähnlich Autoexec.bat beim PC) bestimmt, welches der Programme beim Einschalten des TNC gestartet wird und mit welchen Schnittstellenparametern die RS232-Schnittstelle arbeitet. Upload und Download zwischen TNC3S und PC wie beim TNC3 ist möglich.
Schnelle RS232 Schnittstelle
Die Baudrate der RS232 Schnittstelle wird durch die Konfigurationsdatei im RAM oder Flash bestimmt. Wählbar sind alle gängigen Baudrates (75, 150, 300, 600, 1200, 2400, 4800, 9600, 19k2, 38k4, 57k6 und 115k2 Baud) Parity even / odd / no, 1 oder 2 Stopbit.
Reset-Taster
Wird der Reset-Taster beim Einschalten des TNC31 gedrückt, so startet das Gerät mit der Standardbaudrate (19200 Baud 8 Bit No Parity) und erlaubt in jedem Fall, die Konfigurationsdatei zu ändern.
Handbuch und Dokumentation
Das TNC31S wird mit einem sehr ausführlichen deutschen Handbuch geliefert. Zusätzlich ist das Handbuch für das eingebaute Modem enthalten.
Echtzeituhr
Der batteriegespeiste Uhrenschaltkreis ist in der Version TNC31SX enthalten, die Uhr des TNC31S arbeitet nur solange das TNC mit Strom versorgt wird.
DAMA Mode
Die im TNC31 einbauten Firmwares unterstützen den gesetzte TF-Firmware ist DAMA-fähig.
Updates
Neue Versionen der TNC3 beziehungsweise TNC31-Software sind in Form von Disketten gegen geringe Kosten von Zeit zu Zeit erhältlich. Innerhalb von 6 Monaten nach Neukauf erfolgt die Lieferung der Upda-tes gegen Erstattung der Versandkosten. Zum Update lädt man die aktuellen TNC3-Programme ins CMOS-RAM bzw. Flash-EPROM. Viele TNC3-Firmwares sind auch über Internet oder Mailboxen veröffentlicht (Firmware-Download).
Watchdog
Eine zuverlässige Watchdog-Schaltung im TNC3S erzeugt einen Reset, wenn eine Fehlfunktion in einem der Programme auftritt. Die 'ERROR'-Leuchtdiode auf der Frontplatte leuchtet dann kurz auf.
KISS-Mode, Hayes (AT-) Mode SLIP-Mode für TCP/IP Betrieb wie im Internet
Turbo-Firmware mit Hostmode, TNC3-Box Mailbox-Programm,
TNC3S als Controller für DieBox Mailboxen oder Packet-Cluster
X-Net (ThreeNet) Digipeater Software für TNC3S
Die X-Net Software ist auch auf dem TNC31 lauffähig, das TNC31 unterstützt nur ein Modem.
EMI-Filter gegen Störstrahlung
Das TNC31 ist auf einer Leiterplatte (Feinleitertechnik) mit durchgehender Massefläche aufgebaut. Da-durch werden HF-Abstrahlungen sehr wirksam unterdrückt. Alle nach außen gehenden Anschlüsse des TNC3 sind über Tiefpassfilter geführt.

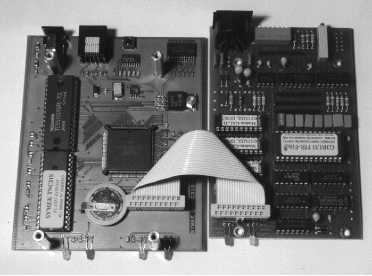

TNC31 ohne Gehäuse mit Modem FSK9600
Modems
Lieferbar sind ein AFSK-Modem für 1200 Baud, sowie G3RUH-Modems mit 9600 Baud (verschiedene Geschwindigkeiten von 4,8 bis 614 kBaud lieferbar). (Siehe beim TNC3S)
CMOS-RAM-Speicher
TNC31S: 128 kByte RAM, TNC31SX: 512 kByte (gesockelt und auch nachträglich austauschbar).
Flash-EPROM
TNC31S: 128 kByte Flash, TNC31SX: 512 kByte (gesockelt und auch nachträglich austauschbar).
Echtzeituhr (RTC)
TNC31S: keine Uhr eingebaut, TNC31SX: eingebaut, Nachrüstung in einer Servicewerkstatt möglich.
Stromversorgung
12 V Gleichspannung (8...16 Volt, kurzz. bis 30 Volt) , 60 bis ca. 200 mA je nach Modem u. Software.
Abmessungen
ca. B=103, T=130, H=42mm, Masse ca. 350 Gramm
Modemschnittstelle:
wie TNC3S, jedoch nur ein Modem anschließbar.
Leuchtdiodenanzeige, Signalgeber:
PWR (Betrieb), ERR (Error), CON (Connect), STA (Status), PTT (Sendetastung), DCD (Empfang).
Lieferumfang
Das TNC31S wird betriebsfertig mit Diskette, Handbuch, Stromversorgungskabel und einem 3 m langen RS232-Anschlusskabel (für Anschluss an 25-poligen RS232-Stecker am PC) geliefert. Für Anschluss an 9-poligen Stecker (z. B. bei COM1 oder Laptops) Adapter U-A09 zusätzlich bestellen.
